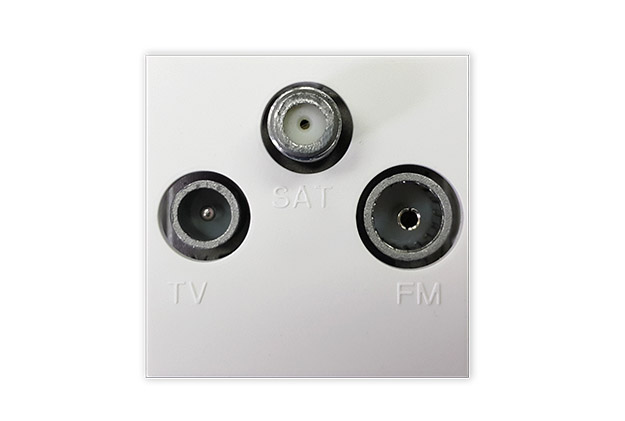

Priključnica koaksijalna TV-RD-SAT završna, tri izlaza 2M

Tehničke karakteristike

Priključnica koaksijalna TV-RD-SAT završna, tri izlaza 2M

R i TV izlazi po standardu IEC 60169-2
Sat izlaz tip “F” ženski IEC 60169-24
Opseg frekvencija 5-2400MHz
Montaža antenskog kabla preko stezne veze
Usaglašeno sa SRPS EN 50083-2, EN 60728-4 i SRPS EN 60728-11

ART.747901
ART.747902
ART.747903
ART.747904

pak: 20

Signal bela Toplo bela Antracit Gliter siva

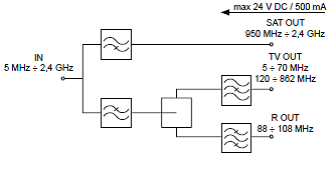

Shema vezivanja

OPŠTI OPIS

Konstruisane za analogne i digitalne RTV-SAT instalacije.
Završna priključnica namenjene za paralelne distribucione sisteme i individualne antenske RTV i SAT sisteme.
Obezbedjuje razdeljivanje signala sa multisviča ili digitalnog sabirača u R, TV i SAT signale.
Jedan ulazni port za koaksijalni kabel sa signalom frekvencija 5÷2400 MHz.
Dva izlazna porta, usaglašena sa standardom IEC 60169-2, za priključivanje na radio prijemnik 'R' i TV prijemnik 'TV'.
Jedan izlazni port tipa 'F' za konekciju SAT tjunera.
Pune karakteristike prenosa po frekvencijskim opsezima.
Visoka separacija izmedju izlaza.
Transfer DC napona na SAT izlazu.
Galvansko odvajanje ulaza od TV i R izlaza.
Pouzdanost i ponovljivost parametara zahvaljujući SMT tehnologiji.
Kućište je izradjeno od ZnAl legure (Zamak). Ono ima veliku efikasnost oklapanja odnosno zaštite od elektromagnetskog delovanja na elektronskom delu na kome su ostvarene najbolje karakteristike u pogledu prilagodjenja impedanse, slabljenja i odvajanja.
Priključnica može biti korišćena kao digitalni sabirač R, TV i SAT signala.

STANDARDI

SRPS EN 50083-2:2009 Kablovske mreže za televizijske signale, audio-signale i interaktivne usluge — Deo 2: Elektromagnetska kompatibilnost za uređaje i opremu. Poglavlje 5.5 Tabela 10. Klasa A.
SRPS EN 60728-11:2012 Kablovske mreže za televizijske signale, audio signale i interaktivne usluge - Deo 11: bezbednosne mere


TEHNIČKI PODACI

Opseg ulaznih frekvencija 5-2400MHz
Izlaz R- frekvencijski opseg 88-108MHz
Izlaz TV-frekvencijski opseg 5-68MHz; 120-862MHz
Izlaz SAT-frekvencijski opseg 951-2400MHz
Slabljenje IN→R 2,5-2,8dB
Slabljenje IN→TV 0,4-3,9dB
Slabljenje IN→SAT 2,5-5,8dB
Refleksija IN, R, TV, SAT >10dB
Oklapanje Klasa A

SHEMA

KARAKTERISTIKE

INSTALACIJA
