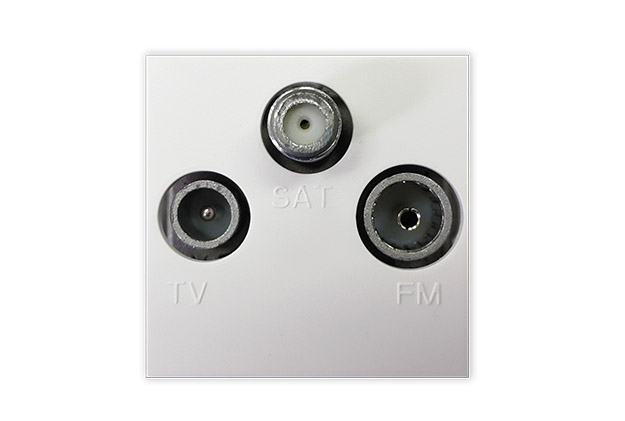

Коаксиальная розетка TV-RD-SAT оконечная, три выхода 2M

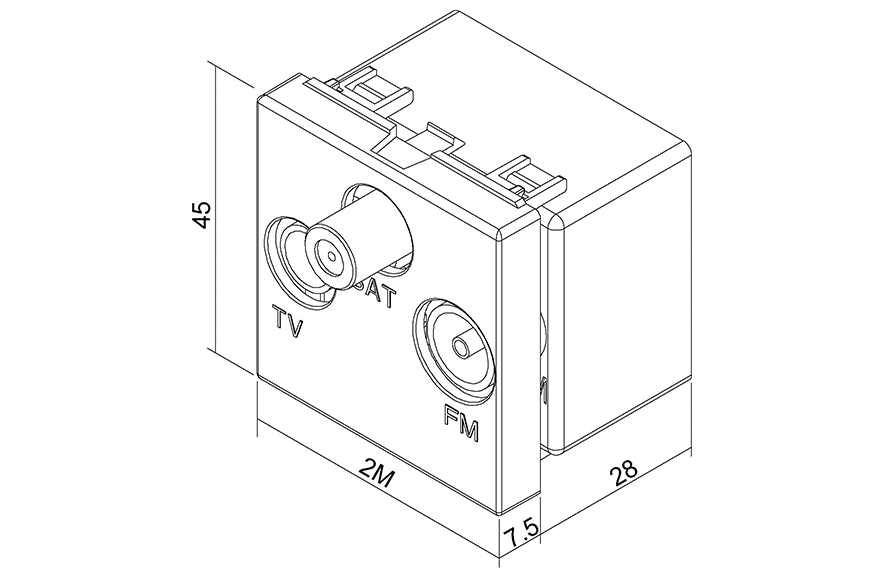

Tехнические характеристики

Коаксиальная розетка TV-RD-SAT оконечная, три выхода 2M

TV выход IEC 60169-2 (штекер)
R выход IEC 60169-2 (гнездо)
SAT выход F коннектор IEC 60169-24 (гнездо)
Диапазон частот 5-2400 MГц
Монтаж антенного кабела посредством винтового соединения
Соотвествует стандартам EN 50083-2, EN 60728-4 и EN 60728-11


ART.747901
ART.747902
ART.747903
ART.747904

Упаковка: пакеты 20

Сигнальный белый Теплый белый Антрацит Блестящий серый

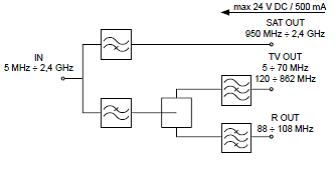

Схемы подключения

TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сконструирована для аналоговых и цифровых RTV-SAT сетей антенных систем.
Оконечная розетка предназначена для параллельных распределительных систем, а также для индивидуальных RTV и SAT сетей антенных систем.
Один входной разъем для коаксиального кабеля, проводящего частоты диапазона 5-2400 мГц.
Два выходных разъема, соответствующих стандарту IEC 60169-2 для радио'R' и телевизора 'TV'.
Один тип выходной разъем 'F' для подключения к тюнеру.
Полные характеристики передачи по диапазонам частот.
Высокая разделительная перегородка между разъемами.
Вход отделен от R, TV-выхода при помощи гальванического разъединителя.
Передача постоянного напряжения на выходе SAT.
Розетка может использоваться в качестве цифрового сумматора сигнала R,TV и SAT.
Надежность и воспроизводимость параметров благодаря технологии SMT.
Эффективность экранирования класс A.

СООТВЕТСТВУЕТ СТАНДАРТАМ:

EN 50083-2:2012 Cable networks intended for signal transmissions: TV, radio and interactive services. Part 2: Electromagnetic compatibility of Appliances. Chapter: 5.5, Table 10, Class A.
EN 60728-11:2005(U) Cable networks intended for signal transmissions: TV, radio multimedia services. Part 11: Safety requirements. Chapter 10


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот 5-2400 MГц
R выход-Диапазон частот 88-108 MГц
TV выход-Диапазон частот 5-68 MГц; 120-862 MГц
SAT выход-Диапазон частот 951-2400 MГц
Затухание IN→R 2,5-2,8 Дб
Затухание IN→TV 0,4-3,9 Дб
Затухание IN→SAT 2,5-5,8 Дб
Oтражение IN, R, TV, SAT >10 Дб
Эффективность экранирования класс A
