Розетки




Конструкция обеспечивает соблюдение всех требований безопасности, предписанных международными стандартами.

Tехнические характеристики

БЕЗОПАСНОСТЬ

Конструкция обеспечивает соблюдение всех требований безопасности, предписанных международными стандартами.



Электро розетки

  • Контакты электророзеток обладают долгим сроком службы, в соответствии с требованиями стандарта IEC.

  • 10 000 входов/выходов штепсельной вилки.

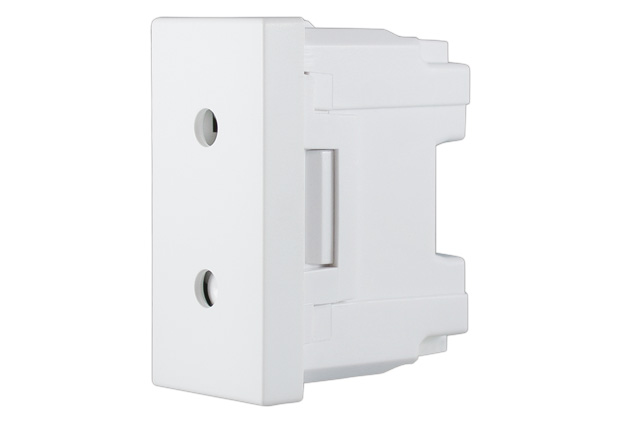

  • Ассортимент также включает в себя модели электророзеток с защитными шторками в для предотвращения контакта с элементами, находящимися под напряжением.

  • Защитные шторки механически предотвращают проникновение металлических предметов в розетку.

  • Винтовая система розеток для надежной фиксации проводника сечения 1,5-2,5 мм2.

  • Высокие перегородки между розетками обеспечивают защиту от короткого замыкания. Оптимальная длина провода выгравирована на корпусе.

  • Защита от грубого и неправильного обращения.



Монтаж модуля

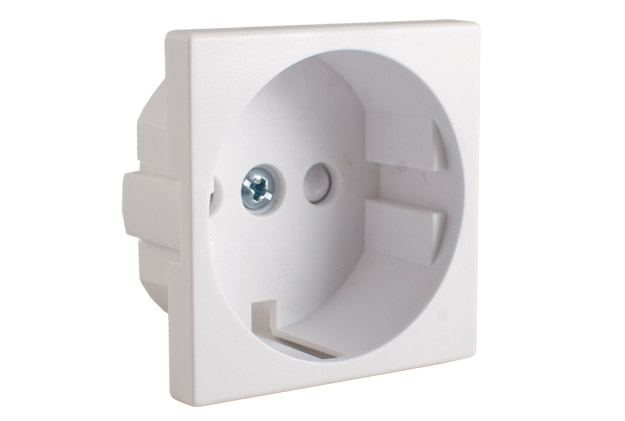

Монтаж модуля розетки schuko



Снимается пластиковая маска розетки.





Модуль розетки Schuko нажатием устанавливается в суппорт. При этом держатель не установлен в коробку для монтажа.





Устанавливаются проводники.






Защита от неправильного переворачивания.





1. Выступы со стороны подключения проводников.

2. Пластиковая маска розетки возвращается на место. В случае неправильного переворачивания маски ее невозможно установить на модуль.





Выступы со стороны контактных гильз.





Установленный модуль розетки.





Демонтаж модуля розетки schuko



При снятии сначала отделяется пластиковая маска розетки, а затем при помощи отвертки открепляется модуль с задней стороны.



1. Отверстия для регулирования по оси x и y.

2. Отверстия для крепления рамки. В дополнение к отверстиям для крепления рамки имеются вспомогательные отверстия, что увеличивает эластичность системы крепления в целом.

3. Конусообразные места для нестандартных креплений обеспечивают значительную гибкость при монтаже, позволяя осуществлять непосредственный монтаж на любую поверхность, даже на панели и профили, где не предусмотрено или невозможно использование коробок.

4. Центрирование модуля.





Суппорт по всей поверхности задней стороны укреплен сетеобразной структурой, делающей его более прочным.





Рамка устанавливается без инструментов, путем нажатия.
Отверстия для снятия рамки обеспечивают простой проход отвертки и демонтаж без повреждений.
