PRIMERA -Антенная TV-FM-SAT розетка оконечная


ART.848011
ART.848021

Tехнические характеристики

Primera Classic

Антенная TV-FM-SAT розетка оконечная
• TV выход IEC 60169-2 (штекер)
• R выход IEC 60169-2 (гнездо) • SAT выход F коннектор IEC 60169-24 (гнездо)
• Диапазон частот 5-2400 MГц
• Монтаж антенного кабела посредством винтового соединения
• Соотвествует стандартам EN 50083-2, EN 60728-4 и EN 60728-11
• Монтировка в стену в монтажную коробку ø60

ART.848011
ART.848012

Упаковка: пакеты 20

Primera Line

Антенная TV-FM-SAT розетка оконечная
• TV выход IEC 60169-2 (штекер)
• R выход IEC 60169-2 (гнездо) • SAT выход F коннектор IEC 60169-24 (гнездо)
• Диапазон частот 5-2400 MГц
• Монтаж антенного кабела посредством винтового соединения
• Соотвествует стандартам EN 50083-2, EN 60728-4 и EN 60728-11
• Монтировка в стену в монтажную коробку ø60

ART.848021
ART.848022

Упаковка: пакеты 20

Сигнальный белый Теплый белый

Схемы подключения

TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Сконструирована для аналоговых и цифровых RTV-SAT сетей антенных систем.
  • Оконечная розетка предназначена для параллельных распределительных систем, а также для индивидуальных RTV и SAT сетей антенных систем.
  • Один входной разъем для коаксиального кабеля, проводящего частоты диапазона 5-2400 мГц.
  • Два выходных разъема, соответствующих стандарту IEC 60169-2 для радио'R' и телевизора 'TV'.
  • Один тип выходной разъем 'F' для подключения к тюнеру.
  • Полные характеристики передачи по диапазонам частот.
  • Высокая разделительная перегородка между разъемами.
  • Вход отделен от R, TV-выхода при помощи гальванического разъединителя.
  • Передача постоянного напряжения на выходе SAT.
  • Розетка может использоваться в качестве цифрового сумматора сигнала R,TV и SAT
    • .
  • Надежность и воспроизводимость параметров благодаря технологии SMT.
  • Эффективность экранирования класс A.

СООТВЕТСТВУЕТ СТАНДАРТАМ

  • EN 50083-2:2012 Cable networks intended for signal transmissions: TV, radio and interactive services. Part 2: Electromagnetic compatibility of Appliances. Chapter: 5.5, Table 10, Class A.
  • EN 60728-11:2005(U) Cable networks intended for signal transmissions: TV, radio multimedia services. Part 11: Safety requirements. Chapter 10.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот 5-2400 MГц
R выход-Диапазон частот 88-108 MГц
TV выход-Диапазон частот 5-68 MГц; 120-862 MГц
SAT выход-Диапазон частот 951-2400 MГц
Затухание IN-->R 2,5-2,8Дб
Затухание IN-->TV 0,4-3,9Дб
Затухание IN-->SAT 2,5-5,8Дб
Oтражение IN, R, TV, SAT >10Дб
Эффективность экранирования класс A

ХАРАКТЕРИСТИКИ

Oтражение IN-->R

Oтражение IN-->TVR

Oтражение IN-->SAT

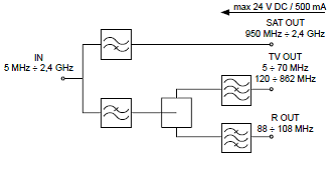

ДИАГРАММА



МОНТАЖ
