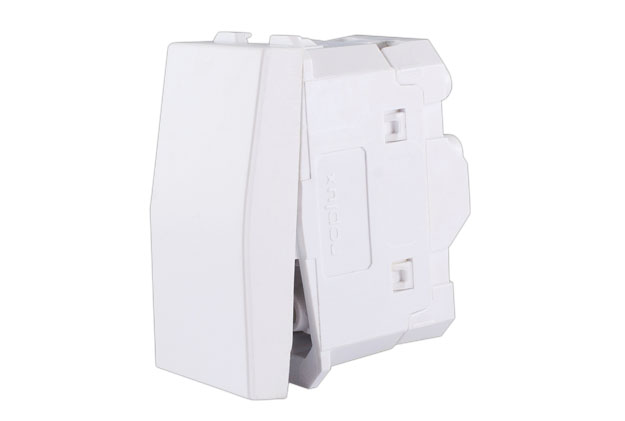

Выключатели 16AX 250V~ 1M


Конструкция обеспечивает соблюдение всех требований безопасности, предписанных международными стандартами.



Tехнические характеристики

БЕЗОПАСНОСТЬ

Конструкция обеспечивает соблюдение всех требований безопасности, предписанных международными стандартами.



ВЫКЛЮЧАТЕЛИ

  • Контакты выключателя 16AX.

  • Долговечность, соответствие требованиям стандартов IEC. 40 000 включений/выключений (20 000 включений и 20 000 выключений).

  • Система винтовых выключателей для надежного ввода проводника сечения 1,5-2,5 мм2.

  • Высокие перегородки между выключателями обеспечивают защиту от короткого замыкания. Оптимальная длина провода выгравирована на корпусе.

  • Количество артикулов, номинальные характеристики и диаграмма подключения напечатаны на корпусе.

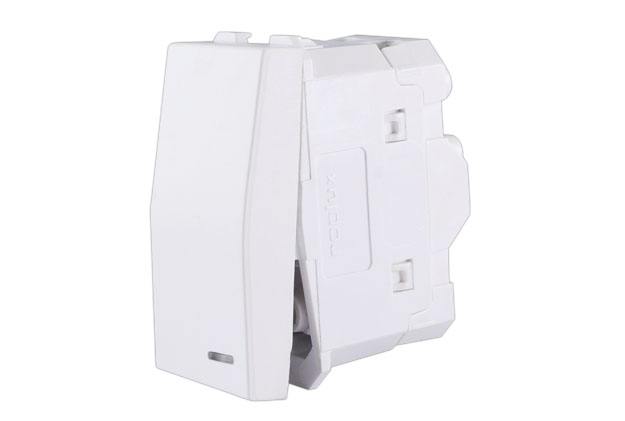

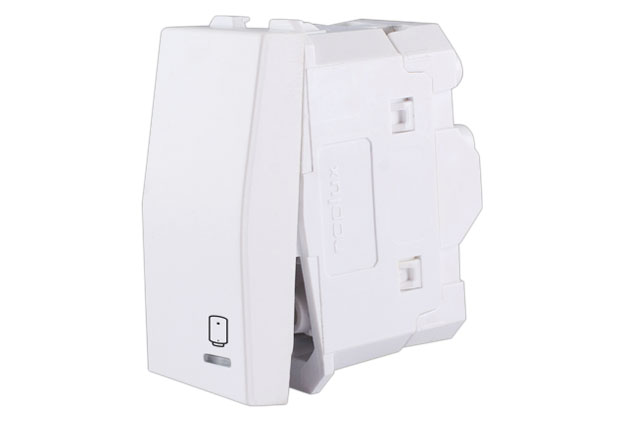

  • В зависимости от назначения выключатель может быть снабжен контрольной индикацией или подсветкой.

  • Контрольная индикация красного цвета служит для отображения включенного состояния выключателя, когда элемент, потребляющий электричество, находится вне поля зрения. Выключатель с контрольной индикацией имеет встроенный вход для подключения нейтрального проводника.

  • Подсветка синего цвета служит для ночной подсветки выключателя и освещает выключатель в выключенном положении.



Монтаж модуля

УСТАНОВКА МОДУЛЯ В СУППОРТ



Установка модуля в несущий элемент выполняется вручную нажатием. Все модули, за исключением модуля розетки Schuko, можно устанавливать без снятия пластиковой маски.




Модули легко вынимаются из несущего элемента при помощи отвертки, таким образом, всегда имеется доступ к подключениям с передней стороны. При этом суппорт остается прикрепленным к монтажной коробке. Снятие всех модулей, кроме модуля электророзетки, осуществляется без снятия пластиковой маски.





1. Отверстия для регулирования по оси x и y.

2. Отверстия для крепления рамки. В дополнение к отверстиям для крепления рамки имеются вспомогательные отверстия, что увеличивает эластичность системы крепления в целом.

3. Конусообразные места для нестандартных креплений обеспечивают значительную гибкость при монтаже, позволяя осуществлять непосредственный монтаж на любую поверхность, даже на панели и профили, где не предусмотрено или невозможно использование коробок.

4. Центрирование модуля.





Суппорт по всей поверхности задней стороны укреплен сетеобразной структурой, делающей его более прочным.





Рамка устанавливается без инструментов, путем нажатия.
Отверстия для снятия рамки обеспечивают простой проход отвертки и демонтаж без повреждений.
