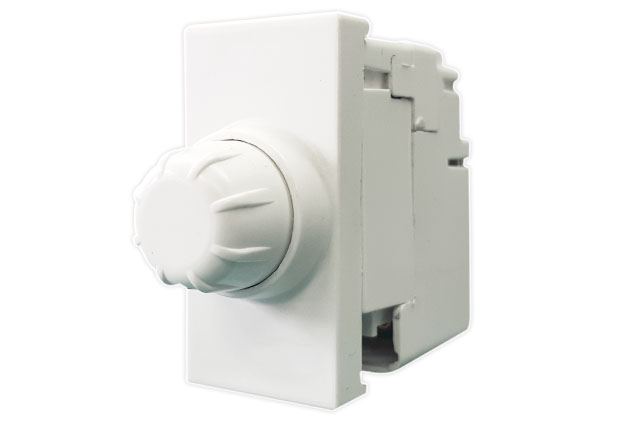

Умный программируемый LED диммер 15-180Вт/ВA с потенциометром и переключателем 1M

Tехнические характеристики

Умный программируемый LED диммер 15-180Вт/ВA с потенциометром и переключателем 1M

Для диммируемых LED ламп 230В~, а также для диммируемых LED ламп низкого напряжения посредством электронных трансформаторов, 1-20 LED ламп.
3 режима работы для управления максимальным количеством LED ламп.
Возможна настройка минимальной освещенности.
Для диммируемых CFL ламп.
Дли инкандесцентных и галогенных ламп 230В~, для галогенных ламп низкого напряжения с тороидальным или электронным трансформатором.
Микропроцессорная защита от перегрузки, автоматическое выключение.
Допускается установка максимум одного диммера в коробку Ø60мм.
Не допускается установка двух диммеров один рядом друг с другом, необходимо поместить между ними плату-заглушку.
Не допускается соединение нескольких диммеров.
Винтовое крепление проводника 1,5-2,5mm2.
Соответствует стандартам IEC 60669-1, IEC 60669-2-1.

ART.760311
ART.760312
ART.760313
ART.760314

Упаковка: пакеты 20

Сигнальный белый Теплый белый Антрацит Блестящий серый


СОВМЕСТИМОСТЬ И НАГРУЗКА

Диммер предназначен для:

  • Большинства диммируемых LED ламп (см. раздел «Диммируемые LED лампы»), 1-20 ламп, для 230В~ или с электронным трансформатором;
  • Диммируемых CFL ламп;
  • Инкандесцентных и галогенных ламп 230В~; Галогенных ламп низкого напряжения 12В~ с электронным или тороидальным трансформатором.

Диммер не предназначен для:

  • Флюоресцентных ламп и колб;
  • Электромоторов.

ДИММИРУЕМЫЕ LED ЛАМПЫ

Всегда выбирайте LEDлампы, описанные как диммируемые, а для наилучших рабочих показателей используйте LED лампы известных брэндов. Мы не можем гарантировать, что все LED лампы, обозначенные как диммируемые, действительно можно диммировать с удовлетворительными результатами.

Рабочие показатели диммирования для диммируемых LED ламп могут быть улучшены путем применения способа, изложенного в разделе ОПТИМИЗАЦИЯ РАБОЧИХ ПОКАЗАТЕЛЕЙ ДИММЕРА.



ТРАНСФОРМАТОРЫ

Используйте с качественными диммируемыми трансформаторами. При расчете суммарного напряжения учитывайте ВА характеристики трансформаторов (а не мощность ламп). Выбирайте трансформаторы с максимальной номинальной мощностью, которая покрывает нагрузку на лампы (например, используйте трансформаторы 50ВА, 60ВА или 70ВА для управления лампами 50Вт).

Для некоторых трансформаторов при работе возможно несоответствие номинальной мощности в случае использования с диммером. Перегрузка приведет к выключению диммера в целях безопасности. Если это произойдет, замените трансформаторы или выведите из цепи один или несколько трансформаторов или выберите диммер с большей мощностью.


ВАЖНО

Перед установкой диммера прочитайте раздел «Совместимость и нагрузка» Диммер осуществляет фазовое регулирование уровня яркости освещения при помощи переднего края и сконструирован для управления диммируемыми LED осветительными приборами. Оптимизация рабочих показателей диммирования LED освещения изложена в разделе «Оптимизация рабочих показателей диммеров».

Продукт соответствует европейским стандартам безопасности (IEC 60669-2-1 и EN 60669-2-1) при использовании в цепях с миниатюрными автоматическими предохранителями. Они могут иметь номинальную силу тока 6А, 10А и 16А (лучше всего для осветительных цепей подходит 6А).


ЗАЩИТА ОТ ПЕРЕГРУЗКИ

Диммер защищен от перегревания. В случае перегрузки диммер снижает яркость освещения в качестве сигнала о наличии проблемы. Затем диммер автоматически выключается и остается выключенным вплоть до момента снятия перегрузки, после чего вновь включается. Однако, если произошло короткое замыкание, возможно повреждение диммера без возможности его восстановления.


УСТАНОВКА ДИММЕРА

Внимательно прочитайте инструкции. Неправильная установка может привести к повреждению диммера без возможности его восстановления. При наличии сомнений или сложностей проконсультируйтесь с электриком.

  • Отключить главное питание, вынуть имеющийся выключатель и отсоединить провода от клемм выключателя с тыльной стороны. Сделайте записи об имеющейся на выключателе проводке и обозначениях на клеммах.При наличии двух или более соединенных проводов на старом выключателе они также должны остаться вместе на диммере.
  • Убедитесь, что внутри монтажной коробки нет комочков штукатурки, а также выступающих головок шурупов.
  • Чтобы подключить диммер как самостоятельный выключатель или как переключатель, смотрите раздел «Схемы подключения». Следите за тем, чтобы оголенные провода не выступали за пределы клемм. Если в старом выключателе провода находились вместе, оставьте их вместе в клемме. Не зажимайте провода между тыльной стороной диммера и тыльной стороной монтажной коробки.
  • После подключения проводов аккуратно поместите диммер в монтажную коробку, следя за тем, чтобы маска не деформировалась или не треснула.
  • После окончания установки включите главное питание и включите диммер поворотом кнопки до получения желаемой яркости освещения.

ОПТИМИЗАЦИЯ РАБОЧИХ ПОКАЗАТЕЛЕЙ ДИММЕРА

При первичной установке диммер автоматически устанавливается в РЕЖИМ1. Данный способ является наилучшим для большинства типов LED освещения, но, если в РЕЖИМЕ1 происходит мигание ламп, вы можете улучшить рабочие показатели диммирования путем изменения режима работы. (См. раздел «Изменение режима работы»). Вы всегда можете перевести диммер обратно в РЕЖИМ1. Кроме того, вы можете настроить минимальную яркость освещения на диммере для достижения оптимального диапазона регулирования яркости освещения для определенной нагрузки, как это описано ниже.


Настройка минимальной яркости освещения

Если лампы мигают при переводе на минимальный уровень яркости освещения, то можно увеличить установленный минимальный уровень яркости, тем самым предотвращая мигание. Если при настройке диммирования на минимальный уровень яркость освещения больше желаемой, то установленный минимум может быть снижен.

  • Включите диммер и установите кнопку диммера в положение МИНИМУМ (поверните до конца по направлению против часовой стрелки).
  • Трижды выключите и включите свет, делая между каждым нажатием на кнопку перерыв 1 с: OFF-ON-OFF-ON-OFF-ON.
  • Яркость освещения будет пошагово увеличиваться и сокращаться, сигнализируя то, что диммер вошел в РАБОЧИЙ РЕЖИМ КОНФИГУРАЦИИ, и затем свет погаснет.
  • Поверните кнопку до конца по часовой стрелке. Загорится свет, после чего можно настроить минимальную яркость освещения на диммере. Начните настройку незамедлительно, потому что если кнопка находится в состоянии покоя дольше 3 секунд, диммер зафиксирует это состояние как новое выбранное.
  • Настройте минимальную яркость освещения по своему желанию. Оставьте диммер в этом положении.
  • Через 3 секунды диммер зафиксирует окончание настройки минимума. Яркость освещения изменится на шаг выше, затем на шаг ниже, сигнализируя то, что диммер вернулся в нормальный режим работы.
  • Продолжайте обычное использование диммера с заново настроенной яркостью освещения.

Ищменение режима работы

Если свет не мигает, по всей вероятности, наилучшие рабочие показатели достигнуты в РЕЖИМЕ1. Если свет мигает, вы можете улучшить рабочие показатели своей системы освещения, вручную изменив режим работы на РЕЖИМ2 или - в незначительном количестве случаев - на РЕЖИМ3.

  • Включите диммер и установите кнопку диммера в положение МАКСИМУМ (поверните до конца по часовой стрелке).
  • Выключите и включите свет OFF-ON, 3 раза (OFF-ON X 3), делая перерыв около 1 секунды перед каждым новым нажатием на кнопку.
  • Яркость освещения будет пошагово увеличиваться и снижаться, сигнализируя то, что диммер вошел в РАБОЧИЙ РЕЖИМ КОНФИГУРАЦИИ, и затем свет погаснет.
  • Чтобы выбрать РЕЖИМ2, поверните кнопку до конца по направлению против часовой стрелки, а если вы хотите выбрать РЕЖИМ3, поверните кнопку до конца по направлению против часовой стрелки, а затем до конца по часовой стрелке.
  • Свет будет мигать 2 или 3 раза в зависимости от выбранного режима: РЕЖИМ2 или РЕЖИМ3. (Вы в любой момент можете проверить, в каком режиме работы находится диммер при пропуске шага 4).
  • После этого диммер может работать нормально во вновь выбранном режиме работы.

Чтобы вернуть диммер в режим работы РЕЖИМ1, выполните ту же процедуру. В данном случае в обоих вариантах в шаге 4 свет мигнет только один раз, сигнализируя, что вы успешно вернулись в РЕЖИМ1.

Перезагрузка диммера

При замене ламп вы можете перезагрузить диммер, вернувшись к заводским настройкам минимальной яркости освещения, и вновь установить режим работы РЕЖИМ1 следующим способом:

  • Включите диммер и установите кнопку в положение МАКСИМУМ.
  • Выключите и включите свет, OFF-ON, 3 раза(OFF-ONX3), делая перерыв около 1 секунды перед каждым повторным нажатием на кнопку.
  • Подождите, пока яркость освещения пошагово увеличится и уменьшится, сигнализируя то, что диммер перешел в РАБОЧИЙ РЕЖИМ КОНФИГУРАЦИИ.
  • Повторите шаг 2, OFF-ON-OFF-ON-OFF-ON, делая перерыв около 1 секунды перед каждым повторным нажатием на кнопку.
  • После этого диммер перезагрузится и вернется к заводским настройкам. Свет зажжется, а затем постепенно погаснет. После этого диммер работает в РЕЖИМЕ 1, с минимумом, установленным на значение заводской настройки.
  • Продолжайте обычное использование диммера.

Схемы подключения

Управление из одной точки

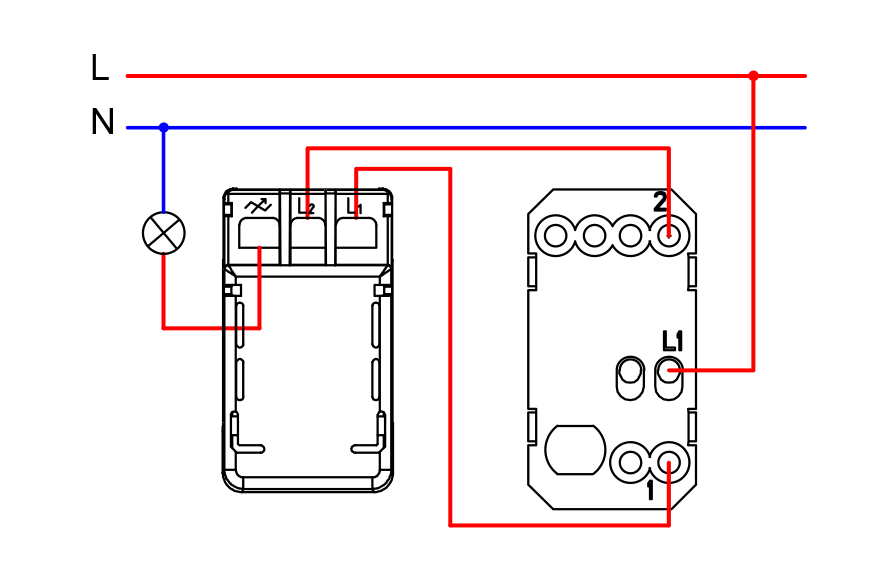

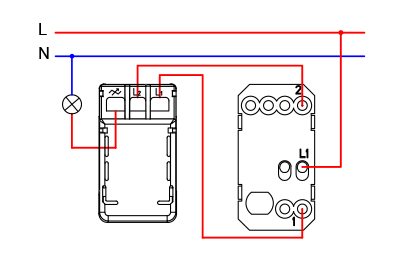

Управление из двух точек

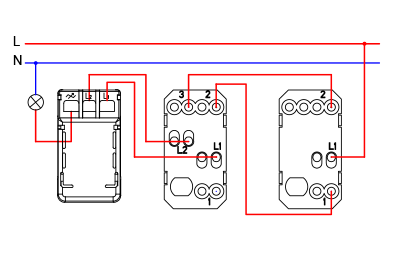

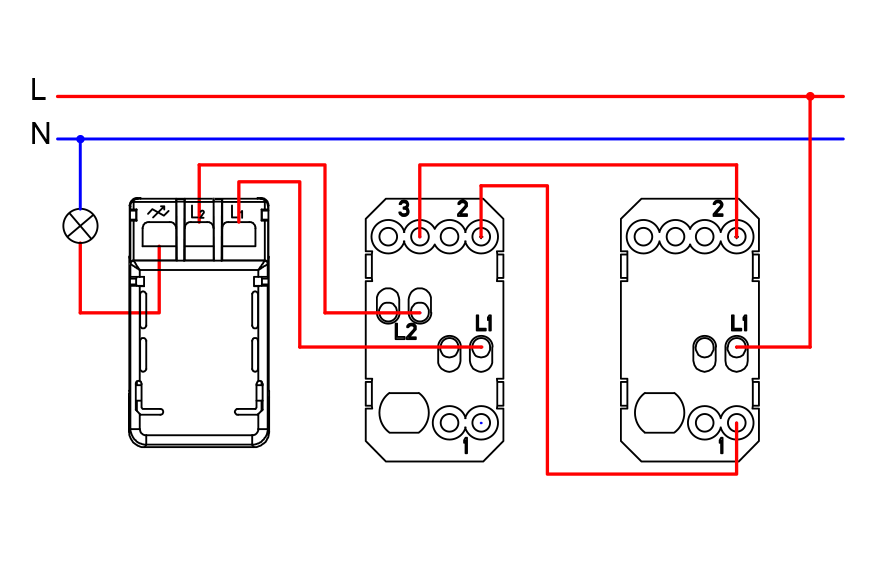

Управление из трех или более точек
